1) 재료

가. 선반지주의 재료는 표 1의 규정에 적합하거나 이와 동등 이상의 기계적 성질을 가진 것을 사용해야 한다. <표 1> 선반지주의 재료 구성 부분 재         질 강 재 알루미늄 합금재 수평재, 수직재 및 경사재 KS D 3507(배관용 탄소강관)의 SPP 또는 KS D 3503(일반구조용 압연강재)의 SS235 KS D 6759(알루미늄 및 알루미늄 합금 압출형재)의 A6061S T6 부 착 철 물 볼트, 너트 및 핀 KS D 3503(일반구조용 압연강재)의 SS235 기타부분 KS D 3501(열간압연 연강판 및 강대)의 SPHD 나. 선반지주의 각 부분은 현저한 손상, 변형 또는 부식이 없어야 한다.

2) 구조

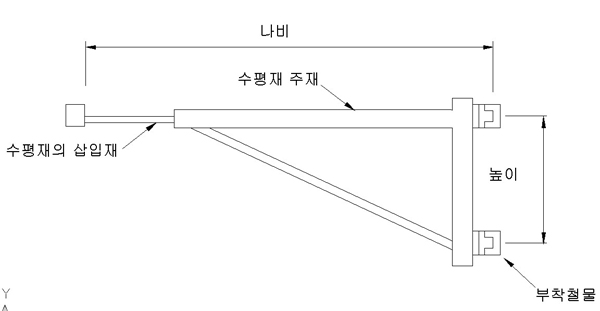

가. 선반지주는 그림 1과 같이 수평재, 수직재 및 경사재와 부착철물로 구성되며 다음 각 세목의 규정에 적합해야 한다.    가) 고정형 나) 조절형 [그림 1] 선반지주의 구조(참조그림) 1) 선반지주의 나비는 300㎜ 이상 1,150㎜ 이하일 것 2) 선반지주의 높이는 200㎜ 이상이고 또한 나비의 30% 이상일 것

3) 부착철물의 강판 두께는 3㎜ 이상이어야 하며 볼트 지름은 나사산을 포함하여 9㎜ 이상일 것 4) 부착철물은 바깥지름이 48.3㎜ 이상의 강관을 체결할 수 있을 것 5) 수평재의 끝단에는 비계판의 탈락을 방지하기 위하여 수평재 윗면에서 높이가 30㎜ 이상의 탈락방지판 또는 난간기둥 받침이 있을 것 나. 조절형 선반지주는 수평재의 길이를 조절하였을 때 최소 또는 최대길이에서 가목의 규정 외에 다음 각 세목의 규정에 적합해야 한다. 1) 수평재의 주재에서 삽입재가 탈락하는 것을 방지하는 기능이 있을 것 2) 수평재의 길이를 최대로 하였을 때 수평재의 주재와 삽입재가 중복되는 부분의 길이가 50㎜ 이상일 것 3) 수평재의 삽입재가 볼트, 핀 등에 의하여 주재에 고정할 수 있을 것

3) 성능

선반지주의 시험성능기준은 표 2의 규정에 따른다. <표 2> 선반지주의 시험성능기준 부 재 항 목 시험성능기준 선반지주 압축강도 36,000N 이상 부착철물의 미끄러짐량 10㎜ 이하 돌출형 선반지주 압축강도 23,200N 이상 비고 : 돌출형 선반지주의 압축강도는 고정형의 선반지주로서 수평재 중 경사재에서 돌출한 부분의 길이가 수평재 전체길이의 30% 이상인 것 및 조절형의 선반지주를 말함

4) 시험

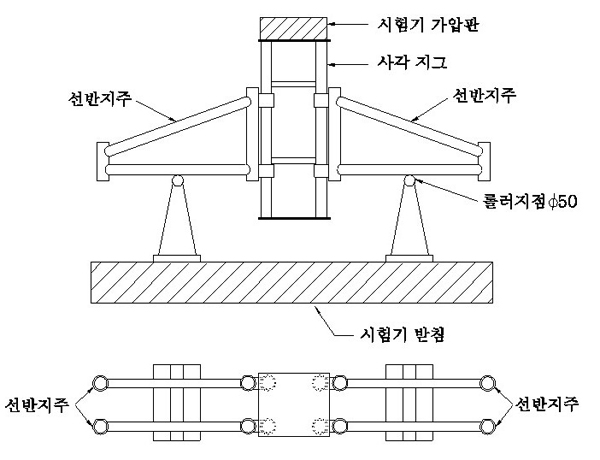

가. 선반지주의 시험방법은 다음 각 세목과 같이 한다. 1) 선반지주의 강도시험은 그림 1과 같이 선반지주 4개를 1개조로 하여 사각 지그에 부착한 후 재하 속도를 8±0.1㎜/min로 가력하여 하중(P)의 최대값을 측정할 것(롤러 지점은 선반지주 나비의 중앙에 위치시키며 부착철물의 볼트 조임은 35,000N․㎜로 한다)

단위 : ㎜     비고 : 조절형 선반지주에 있어서는 수평재의 길이를 최대의 상태로 해야 한다. [그림 1] 선반지주의 강도시험   2) 부착철물의 미끄러짐 시험은 그림 2와 같이 선반지주 4개를 1조로 하여 사각지그에 부착한 후 재하 속도를 8±0.1㎜/min로 가력하여 하중(P)이 24,000N일 때의 부착 철물의 미끄러짐량을 측정할 것(롤러 지점은 선반지주 나비의 중앙에 위치시키며 부착 철물의 볼트 조임은 35,000N․㎜로 한다) 단위 : ㎜ 비고 : 조절형 선반지주에 있어서는 수평재의 길이를 최대의 상태로 해야 한다. [그림 2] 부착철물의 미끄러짐 시험

나. 이 시험에 사용하는 사각지그는 별표 7의3 제5호의 규정에 적합해야 한다. 다. 돌출형 선반지주의 강도는 가목의 규정에 의한 강도 외에 다음 시험에 의한 강도를 가지고 있어야 하며 강도시험은 그림 3과 같이 선반지주 4개를 1조로 하여 사각지그에 부착한 후 하중을 가력하여 최대값을 측정해야 한다.(이 경우 부착철물의 부착나사의 토크는 35,000N․㎜로 하며 재하 속도는 8±0.1㎜/min 이어야 한다) 단위 : ㎜ 비고 : 조절형 선반지주에 있어서는 수평재의 길이를 최대의 상태로 해야 한다. [그림 3] 돌출형 선반지주의 강도 시험   라. 나목의 규정은 다목의 시험에 사용하는 사각지그에도 따른다.
