1) 재료
가. 조립식 안전난간(이하 “안전난간”이라 한다.)의 재료는 표 1에 적합하거나 이와 동등 이상의 기계적 성질을 가진 것을 사용해야 한다.
나. 안전난간은 손상, 변형 또는 부식이 없는 것이어야 한다. | |||||||||||||
2) 구조
|
가. 안전난간은 그림 1과 같이 기둥재, 기둥을 구조물에 고정하기 위한 고정부, 수평 난간대 체결부 등이 있는 안전난간 기둥과 수평난간대로 구성된 구조이어야 한다. 다만, 꽂이용 안전난간 기둥은 고정부를 생략하는 대신 고정되는 부위에서 핀 또는 볼트 등을 이용하여 이탈되지 않는 구조이어야 한다.
가)슬래브용 및 철골용 나)발코니용 다)꽂이용 [그림 1] 안전난간 기둥(참조그림) 나. 안전난간 기둥의 높이는 900㎜ 이상이어야 한다. 이때 안전난간 기둥의 높이는 다음과 같이 한다. 1) 슬래브용 및 철골용 안전난간 기둥의 높이는 고정부의 체결 두께를 최대로 하였을 때 상판 윗면에서 상부 수평 난간대 상단까지의 길이로 할 것 |
|
2) 발코니용 안전난간 기둥의 높이는 발코니 치켜 올림부 윗면에서 상부 수평난간대 상단까지의 길이로 할 것 3) 꽂이용 안전난간 기둥의 높이는 꽂이부를 제외한 길이로 하고 꽂이부 길이는 최소 95㎜ 이상으로 한다. 다. 기둥재 및 수평난간대에 사용되는 강재는 표 2에 따른다.
라. 안전난간 기둥의 수평 난간대 체결부는 다음과 같이 한다. 1) 클램프, U볼트, 쐐기 등을 사용하여 난간대를 견고하게 고정시킬 수 있는 구조이어야 하며 U볼트 끝단 또는 쐐기 등의 돌출부는 외부로 향하게 하거나 그렇지 못할 경우에는 매립형으로 하거나 돌출부에 덮개를 설치할 것 2) 수평난간대 간의 간격과 중간난간대와 상판 윗면(발코니 치켜 올림부 윗면) 사이의 간격이 각각 600㎜ 이하가 되도록 할 것 마. 안전난간 기둥의 고정부는 볼트 등을 사용하여 견고하게 고정시킬 수 있는 구조이어야 한다. | ||||||||||||||
3) 성능
안전난간의 시험성능기준은 표 3에 따른다.
|
4) 시험
|
안전난간의 시험은 다음 각 목에 따른다. 가. 안전난간 기둥의 처짐 및 휨시험은 그림 2와 같이 체결두께가 최소인 경우에 대하여 고정대 A 및 고정대 B와 안전난간 기둥 사이의 간격이 10㎜ 이내가 되도록 안전난간 기둥을 고정시킨 후 상부의 수평 난간대 체결부 위치에 85㎏의 추를 매달아 처짐량을 구하고 160㎏의 추를 매달아 파괴유무를 조사한다. 다만, 꽂이용 안전난간 기둥은 제조자가 제출한 기둥재를 꽂을 수 있는 시험용 지그를 이용하여 시험한다. 이 경우 매다는 추에는 충격이 가해지지 않도록 해야 하며 체결 볼트 조임은 표 4의 값을 표준으로 한다.
가) 슬래브용 나) 발코니용 [그림 2] 안전난간 기둥의 처짐 및 휨시험 나. 수평 난간대 체결부의 강도시험은 그림 3과 같이 상부의 수평 난간대 체결부에 적합한 강관 A를 연결하고 여기에 160㎏의 추를 매달아 수평 난간대 체결부의 파괴유무를 조사한다. 이 경우 매다는 추에는 충격이 가해지지 않도록 해야 하며 수평 난간대 체결부를 나사로 조절하는 방식인 경우에는 볼트 조임을 표 4의 값을 표준으로 한다. [그림 3] 수평 난간대 체결부의 강도시험 |
|

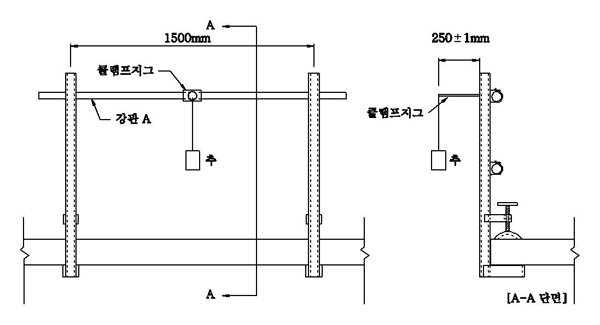

다. 수평 난간대 체결부의 회전방지 성능시험은 그림 4와 같이 2개의 안전난간 기둥을 1,500㎜ 간격으로 설치하고 상부 수평 난간대 체결부에 적합한 강관 A를 연결한 후 그 중앙에 클램프 지그를 고정한 다음 클램프 지그 끝에 추를 매달아 회전유무를 조사한다. 이 경우 매다는 추에는 충격이 가해지지 않도록 해야 하며 추의 질량(P)은 다음의 산식에 의하여 계산된 값으로 한다. P = 0.3×D㎏ 여기서 D는 강관 A의 바깥지름(㎜)이다.
[그림 4] 수평 난간대 체결부 회전방지 성능시험 라. 고정부 미끄러짐 시험은 그림 5와 같이 체결두께가 최소인 경우에 대하여 고정대 A와 안전난간 기둥 사이의 간격이 10㎜ 이내가 되도록 안전난간 간격을 고정시킨 후, 고정부의 체결두께 중심선상에 85㎏의 추를 매달아 고정부의 미끄러짐을 조사한다. 다만, 꽂이용 안전난간 기둥은 고정부 미끄러짐 시험을 하지 않는다. 이 경우 매다는 추에는 충격이 가해지지 않도록 해야 하며 고정볼트의 조임은 표 4의 값을 표준으로 한다.
가) 슬래브용 나) 발코니용 [그림 5] 고정부 미끄러짐 시험 |
마. 수평 난간대의 강도시험은 그림 6과 같이 2개의 안전난간 기둥을 2,000㎜의 수평 간격으로 설치하고 상부 수평 난간대 중앙부에 120kg 추를 매달아 수평 난간대의 처짐량을 구하고, 160㎏의 추를 매달아 파괴유무를 조사한다. 다만, 꽂이용 안전난간 기둥은 제조자가 제출한 기둥재를 꽂을 수 있는 시험용 지그를 이용하여 시험한다. 이 경우 매다는 추에는 충격이 가해지지 않도록 해야 하며 고정볼트의 조임은 표 4의 값을 표준으로 한다.
` 바. 이 시험에 사용하는 강관 A, 고정대 A, 고정대 B 및 클램프 지그는 별표 24 제17호, 제23호 및 제24호의 규정에 따른다. |
