2-2. 틀형 동바리용 가새재

(KS F 8022 인용)

1) 재료

강관틀 동바리용 부재에 사용되는 재료는 표 8과 같거나 동등 이상의 성능을 지닌 재료를 사용하여야 한다. <표 8> 부재의 재질 부     재 구성 부분 재     질 가새재 본     체 KS D 3566에 규정하는 STK400 결 합 부 KS D 3503에 규정하는 SS400  또는 KS D 3566에 규정하는 STK400 힌 지 핀 KS D 3554에 규정하는 SWRM20

2) 구조

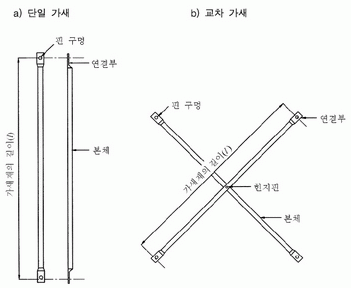

4.2.3 가새재는 그림 4와 같이 본체와 연결부가 일체화된 구조이어야 한다. a) 가새재는 형태에 따라 단일 가새와 2개의 가새재가 가새재 중앙의 힌지핀에 의해 일체화된 교차 가새로 구분된다. b) 가새재의 길이는 2 700 mm 이하이어야 하며, 길이의 치수 허용차는 규정된 길이의 ±1.0mm로 한다. c) 가새재로 사용하는 강재는 표 4의 규정에 적합하거나 이와 동등 이상의 단면 성능을 가진 것을 사용하여야 한다. d) 연결부는 주틀의 가새 연결핀에 결합되기 위한 핀 구멍이 있어야 하며, 결합된 뒤에는 이탈되지 않는 구조이어야 한다. [그림 4] 가새재   <표 4> 가새재의 치수 및 치수 허용차 단위 : ㎜ 항   목 치   수 치수 허용차 바깥지름 두께 바깥지름 두께 단일 가새 34.0 2.5 ±0.25 ±0.3 교차 가새 27.2 2.3 ±0.25 ±0.3

3) 성능

4.3.3 가새재의 성능은 표 7과 같다.   <표 7> 가새재의 성능 종  류 항  목 길 이(mm) 성 능(kN) 단일 가새 압축 하중 1500 미만 15 이상 1500 이상 2400 미만 12 이상 2400 이상  8 이상 인장 하중 - 15 이상 교차 가새 압축 하중 - 15 이상

4) 시험

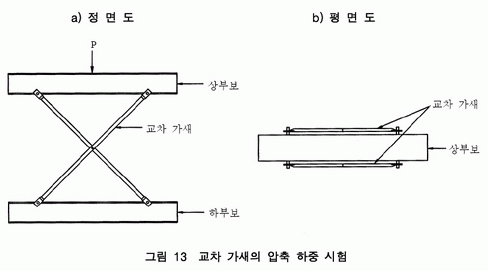

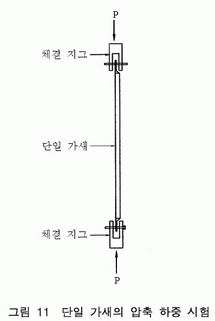

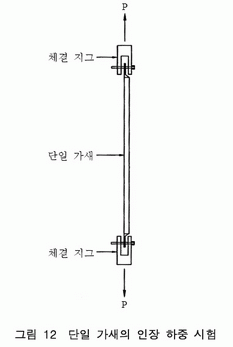

7.4 가새재의 시험 7.4.1 단일 가새의 압축 하중 시험 그림 11과 같이 단일 가새의 연결부를 체결 지그에 결합한 후 압축력(P)을 가하여 하중의 최대값을 측정한다. 이 때 체결 지그는 단일 가새가 결합되는 주틀의 가새 연결핀의 구조와 동일하게 제작하여 사용한다. 7.4.2 단일 가새의 인장 하중 시험 그림 12와 같이 단일 가새의 연결부를 체결 지그에 결합한 후 인장력을 가하여 하중의 최대값(P)을 측정한다. 이 때 체결 지그는 단일 가새가 결합되는 가새 연결핀의 구조와 동일하게 제작하여 사용한다. 7.4.3 교차 가새의 압축 하중 시험 그림 13과 같이 상부보와 하부보를 사용해 시험기의 상하 가압판 중심에 상부보, 하부보의 중심을 일치시킨 상태에서 교차 가새 2개를 1조로 하여 시험기에 부착하고, 압축력(P)을 가하여 하중의 최대값을 측정한다.
