1) 재료

가. 엘리베이터 승강로용 브래킷의 재료는 표 16의 사항에 적합하거나 이와 동등 이상의 기계적 성질을 가진 것을 사용하여야 한다. <표 16> 엘리베이터 승강로용 브래킷의 재료 구성 부분 재         질 강 재 알루미늄 합금재 수평재, 수직재, 경사재 KS D 3568(일반구조용 각형강관)의 SRT275 또는 KS D 3503(일반구조용 압연강재)의 SS235 KS D 6759(알루미늄 및 알루미늄 합금 압출형재)의 A6061S T6 부 착 철 물 볼트, 너트, 핀 등 KS D 3503(일반구조용 압연강재)의 SS235 기타의 부분 KS D 3501(열간압연 연강판 및 강대)의 SPHD 나. 엘리베이터 승강로용 브래킷의 각 부분은 현저한 손상, 변형 또는 부식이 없어야 한다.

2) 구조

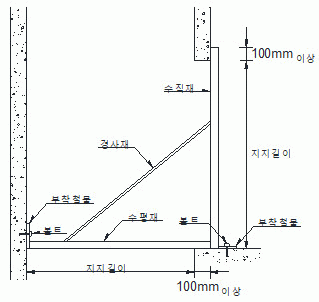

엘리베이터 승강로용 브래킷은 그림 8과 같이 수평재, 수직재 및 경사재와 부착철물로 구성되며 다음 각 목의 사항과 같이 한다. [그림 8] 엘리베이터 승강로용 브래킷 구조(참조그림)   가. 엘리베이터 승강로용 브래킷의 수평재 지지길이는 1,500밀리미터 이상, 2,500밀리미터 이하이어야 하고 수직재 지지길이는 2,300밀리미터 이상이어야 한다. 나. 벽체에 설치되는 부착철물의 강판 두께는 4밀리미터 이상이고, 볼트지름은 나사산을 포함하여 12밀리미터 이상이어야 한다. 다. 바닥에 설치되는 부착철물의 강판 두께는 3밀리미터 이상이고, 볼트지름은 나사산을 포함하여 10밀리미터 이상이어야 한다. 라. 수평재에는 비계 기둥의 탈락을 방지하기 위한 연결철물 등이 있어야 한다. 마. 수평재와 바닥의 걸침길이, 수직재와 벽체의 걸침길이는 각 100밀리미터 이상이어야 한다. 바. 경사재의 단면적은 400제곱밀리미터 이상이어야 한다.



3) 성능

엘리베이터 승강로용 브래킷의 시험성능기준은 표 17의 사항에 따른다. <표 17> 엘리베이터 승강로용 브래킷의 시험성능기준 항 목 시험성능기준 수직처짐량 바닥면 최대 지지길이(밀리미터)/180 최대하중 27,000뉴턴 이상

4) 시험

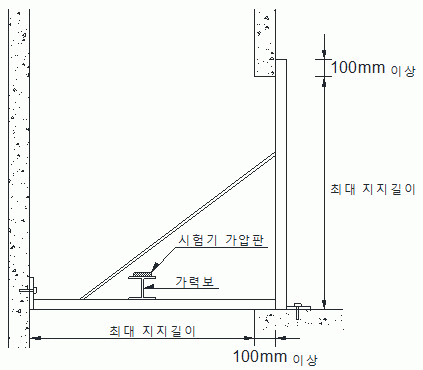

가. 엘리베이터 승강로용 브래킷의 처짐 및 강도시험은 그림 13과 같이 부착틀에 엘리베이터 승강로용 브래킷 2개를 1미터 간격(수평재 중심간격)으로 부착시켜 수평재 지점의 중앙부에 가력보B를 설치한다. 설치된 가력보B의 중앙을 가력하여 하중(P)이 9,000뉴턴일 때 수평재 중앙 하부에서 수직 처짐량을 측정한 후 계속 가력하여 하중의 최대값을 측정하여야 한다.(이 경우 재하 속도는 8밀리미터 이하이어야 한다) [그림 13] 엘리베이터 승강로용 브래킷의 처짐 및 강도시험   나. 이 시험에 사용하는 가력보 B 및 부착틀은 각각 별표 7의3제2호 및 제6호의 기준에 적합하여야 한다.
