5-1. 틀형 비계용 주틀

1) 재료

가. 틀형 비계용 주틀(이하 “주틀”이라 한다)의 재료는 표 6의 규정에 적합하거나 이와 동등 이상의 기계적 성질을 가진 것을 사용해야 한다. <표 6> 주틀의 재료 구성 부분 재          질 기둥재, 횡가재, 보강재 및 삽입관  KS D 3566(일반구조용 탄소강관)의 STK400 교차가새 핀  KS D 3503(일반구조용 압연강재)의 SS400 나. 주틀의 각 부는 현저한 손상, 변형 또는 부식이 없는 것이어야 한다.

2) 구조

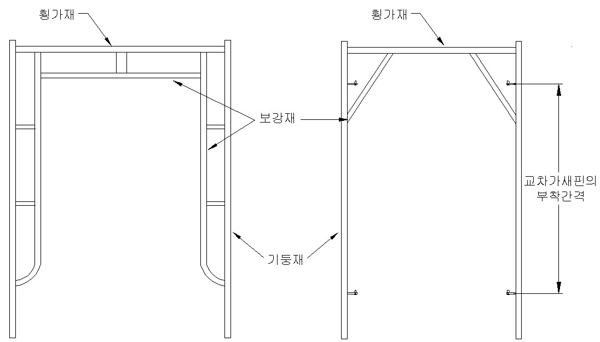

가. 주틀은 그림 2와 같이 기둥재, 횡가재, 보강재 및 교차가새 핀이 용접 등에 의해 일체화된 구조이어야 하며 다음 각 세목과 같이 한다. 1) 주틀의 나비(기둥재 중심사이의 거리)는 600㎜ 이상일 것 2) 주틀의 높이(기둥재의 길이)는 2,400㎜ 이하일 것   [그림 2] 주틀(참조그림) 3) 기둥재 및 횡가재의 바깥지름은 42.4㎜ 이상일 것 4) 보강재(수평보강재 제외)의 바깥지름은 26.9㎜ 이상일 것 5) 교차가새 핀은 바깥지름이 13.0㎜ 이상이고 탈락을 방지하는 기능이 있을 것 6) 교차가새 핀의 부착 간격은 1,200㎜ 이상일 것 7) 기둥재의 윗단에 삽입관이 있는 것은 기둥재가 삽입할 수 있는 부분의 길이가 95㎜ 이상이어야 하며, 기둥재에는 연결핀 구멍이 있을 것 8) 기둥재의 윗단에 삽입관이 없는 것은 제18호부터 제20호까지의 규정에 적합한 연결조인트가 삽입되는 구조일 것

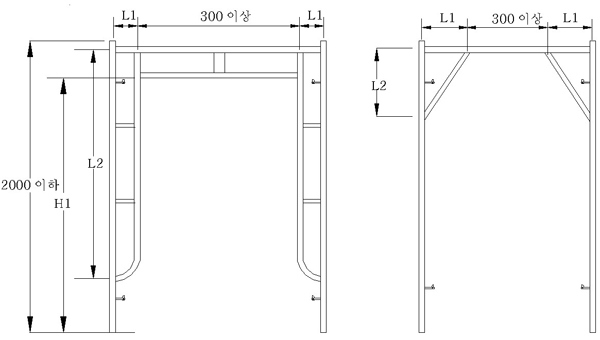

나. 횡가재 및 기둥재에 부착되는 보강재 부착위치는 그림 3과 같고 다음 각 세목과 같이 한다. 단위 : ㎜ [그림 3] 보강재 부착위치 1) 보강재는 작업자가 이동시에 지장을 주지 않는 구조로 부착되어야 하며, 횡가재에 부착되는 보강재와 보강재 사이의 간격은 300㎜ 이상일 것 2) 작업자가 작업할 수 있는 주틀의 높이(H1)는 1,800㎜ 이상일 것 3) 횡가재에 부착되는 보강재의 간격(L1)은 300㎜ 이하일 것 4) 기둥재에 부착되는 보강재의 간격(L2)은 500㎜ 이상일 것

3) 성능

주틀의 시험성능기준은 표 7의 규정에 따른다. <표 7> 주틀의 시험성능기준 부 재 항 목 시험성능기준 주틀 압축강도 78,500N 이상 수직처짐량 10.0㎜ 이하 교차가새 핀 인장강도 6,380N 이상

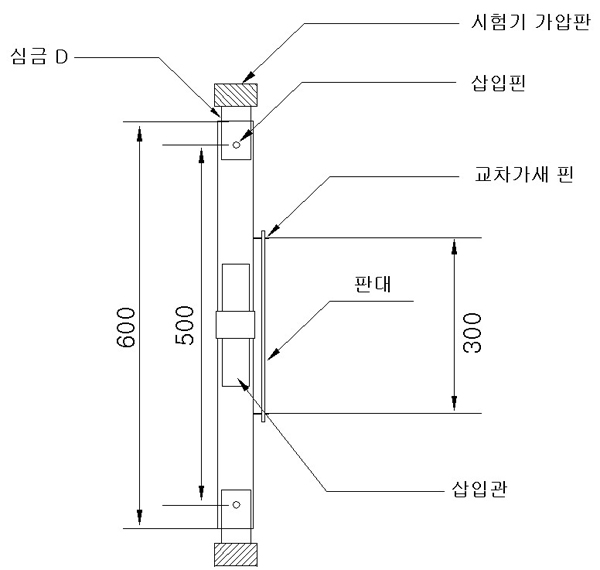

4) 시험

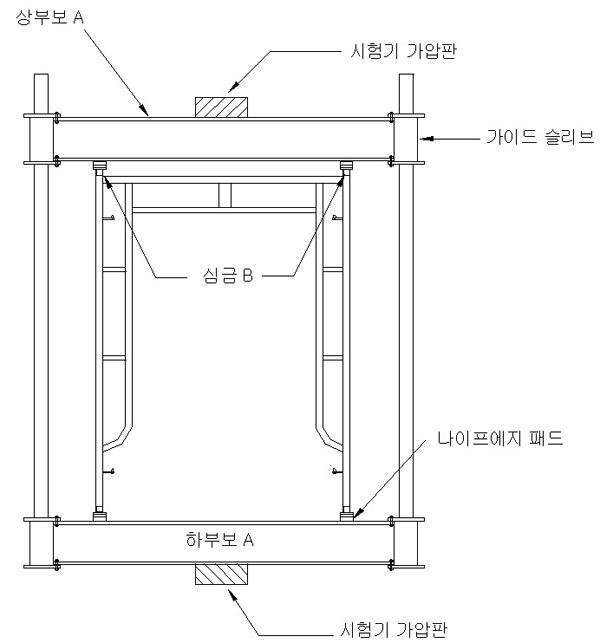

가. 주틀의 압축시험은 그림 11과 같이 상부보 A와 하부보 A, 가이드슬리브와 가이드 파이프, 심금 B 및 나이프에지와 나이프에지 패드를 사용하여 시험기 상·하의 가압판 중심에 상부보 A 및 하부보 A의 중심을 일치시킨 상태에서 주틀을 시험기에 부착하고 주틀의 중심선상에 압축하중을 가하여 하중의 최대값을 측정한다. (이 경우 나이프에지의 방향은 횡가재 방향과 평행하게 부착되어야 하며 재하 속도는 분당 8㎜ 이하이고 상부보 A 및 하부보 A, 가이드 슬리브 및 가이드 파이프, 심금 B, 나이프에지 및 나이프에지 패드는 각각 별표 24 제1호부터 제4호까지의 규정에 따른다) [그림 11] 주틀의 압축시험

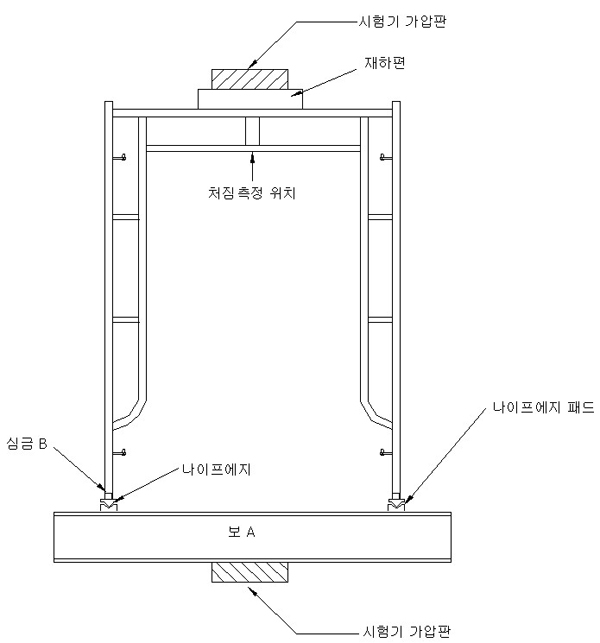

나. 주틀의 수직처짐시험은 그림 12와 같이 심금 B, 나이프에지와 나이프에지 패드, 보 A, 재하편 및 처짐측정기를 사용하여 시험기의 하부 가압판 중심에 보의 중심을 일치시킨 상태에서 주틀을 시험기에 부착하고 주틀의 중심선상에 압축하중을 가하여 하중이 10,000N일 때 횡가재 중앙부의 수직처짐량을 측정한다. (이 경우 나이프에지의 방향은 횡가재 방향과 수직하게 부착되어야 하며 재하 속도는 분당 8㎜ 이하이고, 심금 B, 나이프에지 및 나이프에지 패드, 보 A, 재하편은 각각 별표 24 제3호부터 제6호까지의 규정에 따른다) [그림 12] 주틀의 수직처짐시험
