5-3. 틀형 비계용 띠장틀

1) 재료

가. 틀형 비계용 띠장틀(이하 “띠장틀”이라 한다)의 재료는 표 9의 규정에 적합하거나 이와 동등 이상의 기계적 성질을 가진 것을 사용해야 한다. <표 9> 띠장틀의 재료 구성부분 재          질 띠장재, 버팀재  KS D 3566(일반구조용 탄소강관)의 STK400 걸침고리  KS D 3503(일반구조용 압연강재)의 SS400 나. 띠장틀의 각 부는 현저한 손상, 변형 또는 부식이 없는 것이어야 한다.

2) 구조

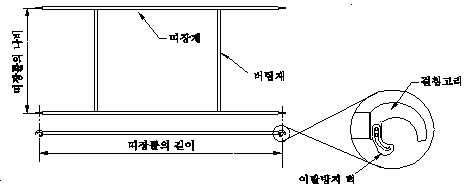

띠장틀은 그림 5와 같이 띠장재, 버팀재 및 걸침고리 등의 용접 또는 절곡 가공 등에 의해 일체화된 구조이어야 하며 다음 각 목과 같이 한다. 가. 띠장틀의 나비는 400㎜ 이상이어야 한다. 나. 띠장재의 바깥지름은 42.4㎜ 이상이어야 한다. 다. 버팀재의 바깥지름은 33.7㎜ 이상이어야 한다. 라. 걸침고리는 띠장재의 양단에 용접하거나 또는 리벳 등에 의해 접합되어야 한다. 마. 걸침고리에는 주틀의 횡가재로부터 솟아오름을 방지하기 위한 이탈 방지 기능이 있어야 한다. [그림 5] 띠장틀(참조그림)

3) 성능

띠장틀의 시험성능기준은 표 10에 따른다. <표 10> 띠장틀의 시험성능기준 부 재 항 목 시험성능기준 띠장틀 휨강도 5,400N 이상 수직처짐량 11.0㎜ 이하 걸침고리 본체 및 부착부 전단강도 19,700N 이상 이탈방지 전단강도 3,240N 이상

4) 시험

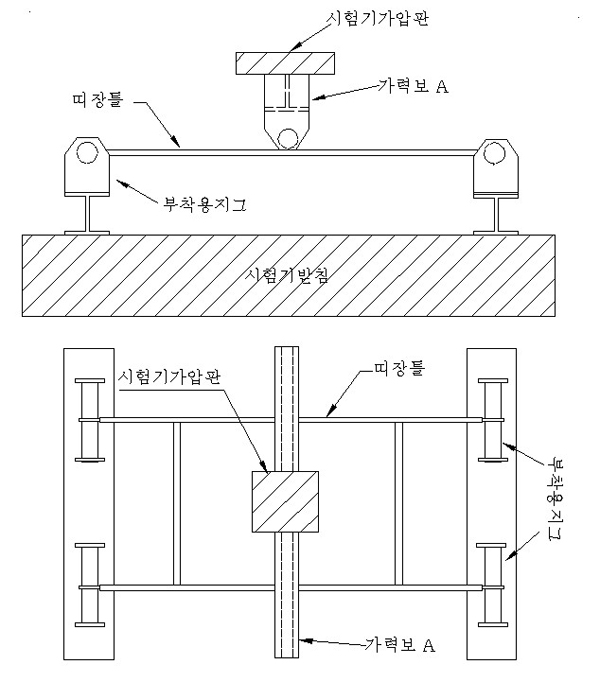

띠장틀 시험은 다음 각 목과 같이 한다. 가. 띠장틀의 처짐 및 휨시험은 그림 15와 같이 가력보 A, 부착용 지그를 사용하여 띠장틀을 시험기에 부착하고 가력보 A의 중앙부에 하중을 가하여 하중이 2,000N일 때의 수직 처짐량을 측정하고 계속 하중을 가하여 하중의 최대값을 측정한다.(이 경우, 재하 속도는 분당 8㎜ 이하로 한다) [그림 15] 띠장틀의 처짐 및 휨 시험

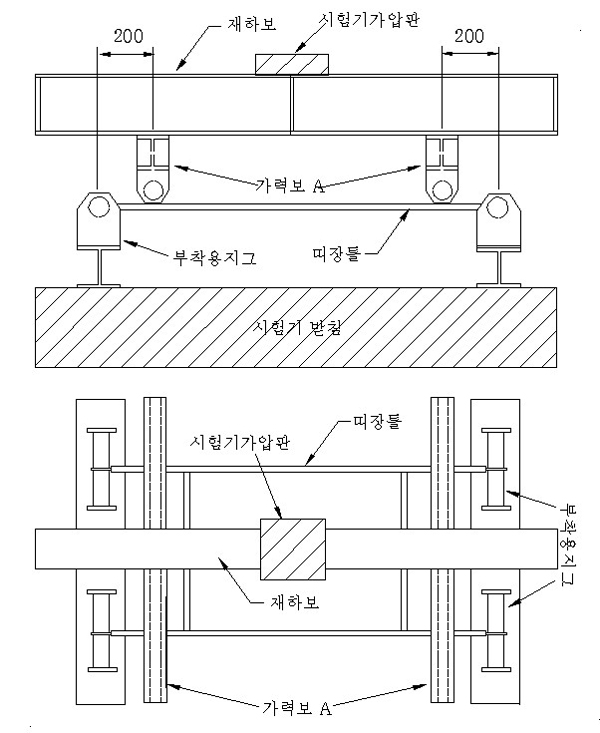

나. 걸침고리의 본체 및 부착부의 전단시험은 그림 16과 같이 가력보 A, 재하보 및 부착용 지그를 사용하여 띠장틀을 시험기에 부착하고 재하보의 중앙부에 하중을 가하여 하중의 최대값을 측정한다.(이 경우, 재하 속도는 분당 8㎜ 이하로 한다) 단위 : ㎜ [그림 16] 걸침고리의 본체 및 부착부 전단시험

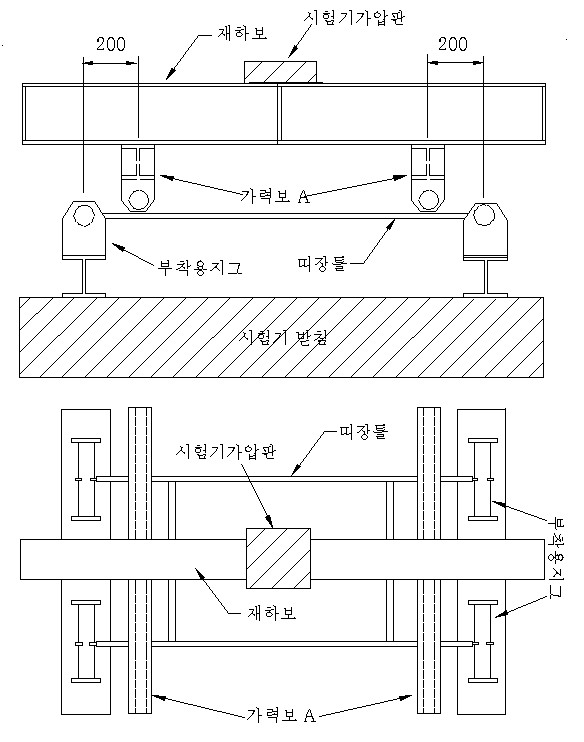

다. 걸침고리의 이탈방지 전단시험은 그림 17과 같이 가력보 A, 재하보 및 부착용 지그를 사용하여 띠장틀을 사용방향의 반대로 시험기에 부착하고 재하보의 중앙부에 하중을 가하여 하중의 최대값을 측정한다.(이 경우, 재하 속도는 분당 8㎜ 이하로 한다) 단위 : ㎜ [그림 17] 걸침고리의 이탈방지 전단시험   라. 이 시험에 사용하는 가력보 A, 부착지그 및 재하보는 각각 별표 24 제11호부터 제14호까지의 규정에 따른다.
