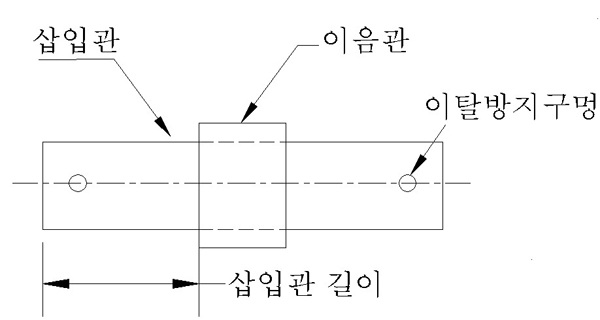

연결조인트의 인장시험은 그림 18과 같이 심금 E, 삽입핀 및 강관 B를 사용해서 이탈방지 기능을 작동시킨 상태에서 연결핀을 시험기에 부착하고 인장력을 가하여 하중의 최대값을 측정한다.(이 경우 재하 속도는 분당 8㎜ 이하이고, 시험에 사용하는 심금 E, 삽입핀 및 강관 B는 각각 별표 24 제3호, 제9호 및 제17호의 규정에 따른다.)
단위 : ㎜
비고 : 삽입핀을 꽂는 구멍은 지름 16±1.0㎜로 한다.

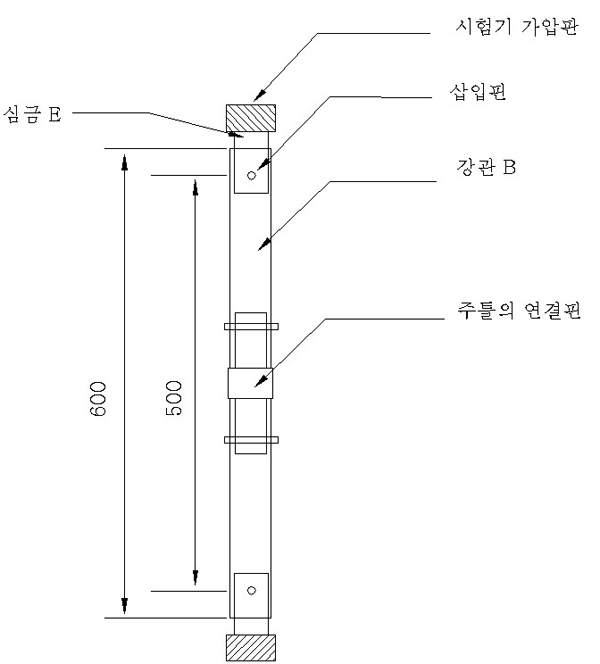

[그림 18] 연결조인트의 인장시험 |
