6-4. 시스템 비계용 연결조인트

1) 재료

가. 시스템 비계용 부재의 재료는 표 12에 적합하거나 이와 동등 이상의 기계적 성질을 가진 것을 사용하여야 한다. <표 12> 시스템 비계용 부재의 재료 부 재 구성부분 재   질 강 재 알루미늄 합금재 연결조인트 이음관, 이음판및 삽입관 KS D 3566에 규정하는 STK400 또는 KS D 3501에 규정하는 SPHC 또는 KS D 3568에 규정하는 SPSR400 KS D 6759에 규정하는 A 6061S 이탈방지용 핀 KS D 3503에 규정하는 SS400 또는 KS D 3501에 규정하는 SPHC 나. 시스템 비계용 부재의 각 부분은 현저한 손상, 변형 또는 부식이 없는 것이어야 한다.

2) 구조

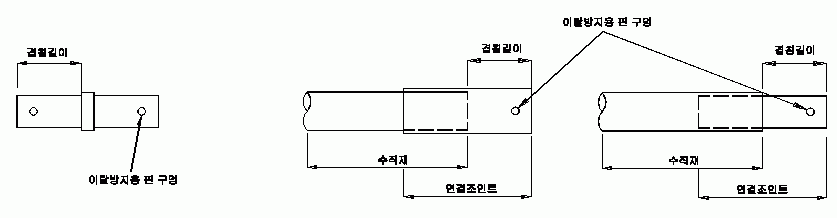

시스템 비계용 연결조인트(이하 “연결조인트”라 한다)는 다음 각 목에 적합하여야 한다. 가. 연결조인트는 동종 수직재 간의 연결 시 체결되어 이탈되지 않는 구조이어야 한다. 나. 연결조인트는 그림 17과 같이 형태에 따라 삽입형과 일체형으로 구분하며, 일체형인 경우 연결조인트가 수직재에 삽입되거나 또는 수직재가 연결조인트에 삽입되어 일체화된 구조이어야 한다. 다. 연결조인트와 수직재와의 겹침 길이는 95㎜ 이상이어야 한다. 라. 연결조인트 양 단부에 이탈 방지용 핀 구멍이 있는 경우에는 연결조인트 단부에서 핀 구멍까지의 간격은 20㎜ 이상이어야 한다. 마. 삽입형 연결 조인트의 이음관 또는 이음판은 수직재가 밀착될 수 있는 구조이어야 한다. 가) 삽입형                            나) 일체형----------- [그림 17] 연결조인트(참조 그림)

3) 성능

연결조인트의 시험 성능 기준은 표 9와 같다. 　　 <표 9> 연결조인트의 성능 항 목 성 능 (kN) 1종 수직재 용 2종 수직재 용 압축 하중 160 이상 90 이상 인장 하중 20 이상 휨 하중 25 이상 20 이상

4) 시험

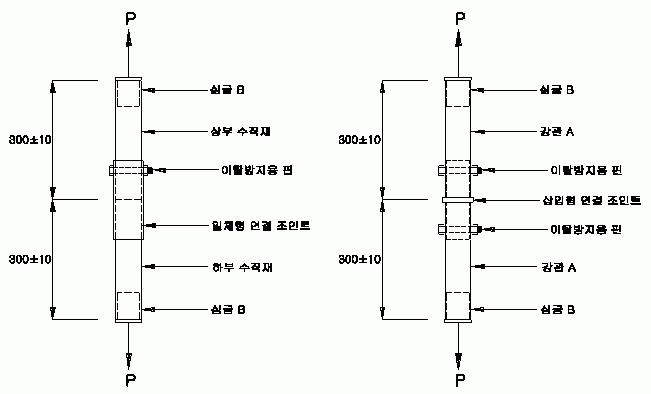

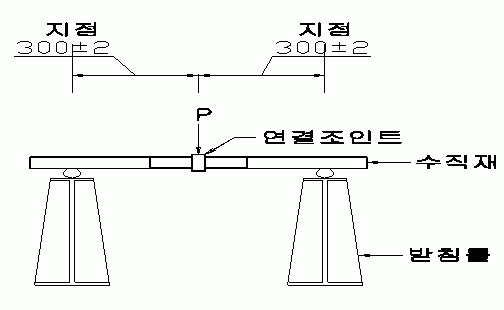

가. 압축하중시험은 그림 18과 같이 길이가 동일한 강관A(일체형은 수직재)를 연결조인트로 결합한 뒤, 강관A의 양단에 해당되는 심금B를 삽입한 후 강관A의 양단에 압축 하중(P)을 가하여 하중의 최대값을 측정한다. 이 경우 재하 속도는 분당 8㎜ 이하로 한다. 단위 : ㎜ 가) 일체형                         나) 삽입형 [그림 18] 연결조인트의 압축 하중 시험 나. 인장하중시험은 그림 19와 같이 길이가 동일한 강관A(일체형은 수직재)를 연결조인트, 이탈방지용 핀으로 결합한 뒤, 강관A의 양단에 해당되는 심금B를 삽입한 후 강관A의 양단에 인장 하중(P)을 가하여 하중의 최대값을 측정한다. 이 경우 재하 속도는 분당 8㎜ 이하로 한다. 단위 : ㎜ 가) 일체형                        나) 삽입형 [그림 19] 연결조인트의 인장 하중 시험 다. 휨하중시험은 그림 20과 같이 연결조인트와 체결되는 강관 A(일체형은 수직재) 2개를 이용하여 지점거리를 600±4㎜로 하고 연결조인트가 지점거리의 중앙에 오도록 받침틀 위에 올려놓은 후 연결조인트에 하중(P)을 가하여 하중의 최대값을 측정한다. 이 경우 재하 속도는 분당 8㎜ 이하로 한다. [그림 20] 연결조인트의 휨 하중 시험 라. 이 시험에 사용하는 강관 A 및 심금 B는 별표 24 제3호 및 제17호에 따른다.
