8-2. 통로용 작업발판

1) 재료

가. 통로용 작업발판의 재료는 표 3에 적합하거나 이와 동등 이상의 기계적 성질을 가진 것을 사용해야 한다.

<표 3> 통로용 작업발판의 재료

구성부분

재         질

강재

바닥재

KS D 3501(열간압연 연강판 및 강대)의 SPHC 또는
KS D 3601(엑스팬디드 메탈)의 XS42

수평재, 보재

KS D 3501(열간압연 연강판 및 강대)의 SPHC

알루미늄
합금재

바닥재,
수평재, 보재

KS D 6759(알루미늄 및 알루미늄합금 압출형재)의 A 6063S

나. 통로용 작업발판의 각 부분은 현저한 손상, 변형 또는 부식이 없어야 한다.

2) 구조

가. 통로용 작업발판은 그림 2와 같이 바닥재와 수평재 및 보재로 구성된 것으로서 다음 각 세목에 따른다.

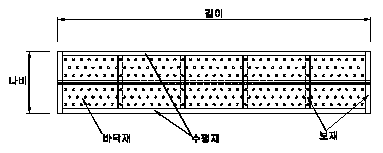

[그림 2] 통로용 작업발판(참조그림)

1) 강재 통로용 작업발판은 바닥재와 수평재 및 보재를 용접 또는 절곡 가공 등 기계적 접합에 의한 일체식 구조일 것

2) 알루미늄 합금재 통로용 작업발판은 바닥재와 수평재 및 보재를 압출 성형이나 용접 또는 기계적 접합에 의한 일체식 구조일 것

3) 통로용 작업발판의 나비는 200㎜ 이상일 것

4) 바닥재가 2개 이상으로 구성된 것은 바닥재 사이의 틈 간격이 30㎜ 이하일 것

5) 바닥재의 바닥판에는 미끄러짐 방지 조치를 할 것



나. 통로용 작업발판은 설치조건에 따라 다음과 같이 1종과 2종으로 구분하며, 제조자는 제품에 1종 또는 2종임을 확인할 수 있는 추가 표시를 하여야 한다

1) 지점거리를 1,800±50㎜로 설치하는 제품을 1종이라 한다.

2) 지점거리를 1종과 다르게 설치하는 제품을 2종이라 한다.

3) 성능

통로용 작업발판의 시험성능기준은 표 4에 따른다.

<표 4> 통로용 작업발판의 시험성능기준

항 목

시험성능기준

수직처짐량

1종

18㎜ 이하

2종

L/100 ㎜ 이하(최대 20㎜ 이하)
L : 통로용 작업발판의 지점거리

휨강도

나비(㎜)×11N 이상

바닥재

수직처짐량

10.0㎜ 이하

4) 시험

가. 통로용 작업발판의 처짐 및 휨시험은 그림 7과 같이 통로용 작업발판을 1,800㎜(2종은 통로용 작업발판 길이의 90%)가 되는 지점거리로 받침틀 B를 설치하고 작업 발판의 디딤판 중앙부에 가력보 B를 사용하여 수직하중을 가한다. 이 때 나비(㎜)×4N의 하중일 때 수직처짐량을 구하고 계속해서 하중을 가하여 하중의 최대값을 측정한다. 이 경우 재하 속도는 분당 8㎜ 이하 이고, 이 시험에 사용하는 가력보 B 및 받침틀 B는 각각 별표 24 제11호 및 제13호에 따른다.

단위 : ㎜

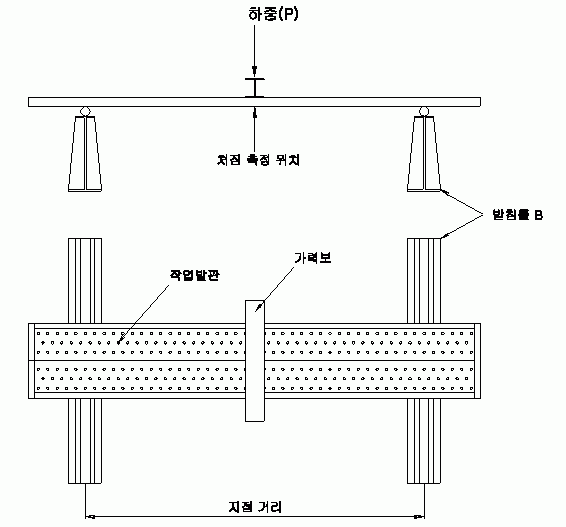

[그림 7] 통로용 작업발판의 처짐 및 휨시험


나. 바닥재의 성능시험은 작업대의 바닥재의 성능시험에 따른다.
