1) 재료

가. 클램프의 재료는 표 2의 규정에 적합하거나 이와 동등 이상의 기계적 성질을 가진 것을 사용해야 한다. <표 2> 클램프의 재료 구성 부분 재         질 본체 및 덮개 KS D 3501(열간압연 연강판 및 강대)의 SPHD 볼트, 너트 및 핀 KS D 3503(일반구조용 압연강재)의 SS330 나. 클램프의 각 부분은 현저한 손상, 변형 또는 부식이 없어야 한다.

2) 구조

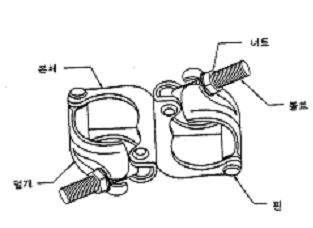

클램프는 그림 3과 같이 본체 및 덮개와 볼트, 너트 및 핀으로 구성되며 다음 각 목과 같이 한다. 1) 본체 및 덮개의 판두께는 3.0㎜ 이상이어야 한다. 2) 볼트의 지름은 나사산까지 포함하여 9.0㎜ 이상이어야 한다. [그림 3] 클램프(참조그림)

3) 성능

클램프의 시험성능기준은 표 3에 따른다. <표 3> 클램프의 시험성능기준 항 목 시험성능기준 미끄러짐에 의한 변화량 시험 고정형 변화량 10㎜ 이하 회전형 인장시험 고정형 인장강도 15,700N 이상 회전형 10,800N 이상

4) 시험

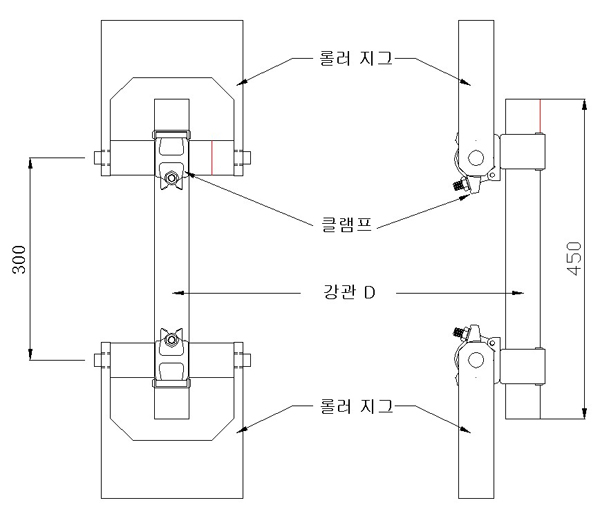

클램프의 시험은 그림 6과 같이 강관 D 및 롤러 지그를 사용하여 클램프 2개를 한조로 결합한 뒤 다음 각 목의 규정에 따른다. 가. 미끄러짐에 의한 변화량 시험은 클램프 종류에 따라 고정형은 0N에서 10,000N까지 인장 하중을 가했을 때의 롤러 중심간 거리의 변화량을 측정하고 회전형은 500N에서 7,500N까지 인장하중을 가했을 때의 롤러 중심간 거리의 변화량을 측정한다. 이 때의 볼트 조임은 35,000N·㎜로 하고 클램프를 재사용하여 45,000 N·㎜로 볼트 조임을 한 뒤 그 변화량을 측정한다. (이 경우, 재하 속도는 8㎜ 이하로 한다) 나. 인장 시험은 미끄러짐에 의한 변화량 시험을 실시한 클램프에 계속하여 인장 하중을 가하여 하중의 최대값을 측정한다. (이 경우, 재하 속도는 분당 8㎜ 이하로 한다) 단위 : ㎜ [그림 6] 클램프 시험 다. 이 시험에 사용하는 강관 D 및 롤러지그는 각각 별표 24 제17호 및 제20호의 규정에 따른다.
