1) 재료

측벽용 브래킷의 재료는 다음 각 목과 같이 한다. 가. 측벽용 브래킷의 재료는 표 14의 규정에 적합하거나 이와 동등 이상의 기계적 성질을 가진 것을 사용해야 한다. <표 14> 측벽용 브래킷의 재료 구성 부분 재         질 수평재, 수직재, 경사재 KS D 3568(일반구조용 각형강관)의 SPSR400 또는 KS D 3503(일반구조용 압연강재)의 SS330 부착 철물 볼트, 너트, 핀 등 KS D 3503(일반구조용 압연강재)의 SS330 기타의 부분 KS D 3501(열간압연 연강판 및 강대)의 SPHD 나. 측벽용 브래킷의 각 부분은 현저한 손상, 변형 또는 부식이 없어야 한다.

2) 구조

측벽용 브래킷은 그림 7과 같이 수평재, 수직재 및 경사재와 부착철물로 구성되며 다음 각 목의 규정과 같이 한다. [그림 7] 측벽용 브래킷 구조(참조그림) 가. 측벽용 브래킷의 수평재 나비 및 높이는 900㎜ 이상, 1,200㎜ 이하이어야 한다. 나. 부착철물의 강판의 두께는 6.0㎜ 이상이어야 한다. 다. 부착철물의 볼트지름은 나사산을 포함하여 16㎜ 이상이어야 한다. 라. 수평재에는 강관비계 기둥재의 탈락을 방지하기 위한 이탈방지 삽입관이 있어야 하며, 삽입관의 높이는 30㎜ 이상이어야 한다

3) 성능

측벽용 브래킷의 시험성능기준은 표 15의 규정에 따른다. <표 15> 측벽용 브래킷의 시험성능기준 항 목 시험성능기준 수직처짐량 10㎜ 이하 최대하중 52,800N 이상

4) 시험

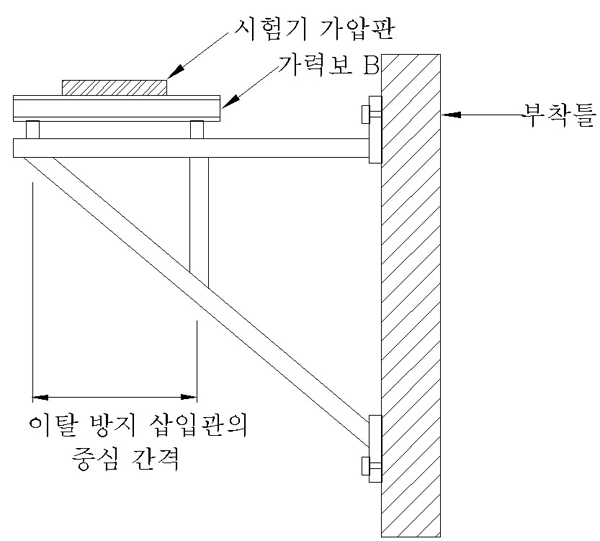

가. 측벽용 브래킷의 처짐 및 강도시험은 그림 12와 같이 부착틀에 측벽용 브래킷을 부착시켜 두 점의 이탈방지 삽입관 위치를 지점으로 하여 가력보 B의 중앙을 가력하여 하중(P)이 15,000N일 때 수평재 끝단 하부에서 수직 처짐량을 측정한 후 계속 가력하여 하중의 최대값을 측정해야 한다.(이 경우 재하 속도는 8±0.1㎜/min이어야 한다) [그림 12] 측벽용 브래킷의 처짐 및 강도시험   나. 이 시험에 사용하는 가력보 B 및 부착틀은 각각 별표 8의3 제2호 및 제6호의 기준에 적합해야 한다.
